Mesure du pH sans verre
Un capteur à semi-conducteur pour mesurer le pH, avec suivi de la température.
CAPTEURS DE MESURE · INTÉGRATION OEM & R&D
La mesure physico-chimiqueavec l’ISFET
Du capteur à l’écran, construisez votre solution de mesure pH et température avec une sonde de mesure et une interface développée pour vos besoins OEM et R&D.
Technologie ISFET sans verreConnexion I²C
SOLUTION DE MESURE DU pHFILAIRE · I²C
Modèles présentés à titre d’illustration. Configuration de votre solution sur devis.
ÉVALUERINTÉGRERVISUALISER
01 / SOLUTION DE MESURE DU pH
Mesurer le pH
avec la technologie ISFET.

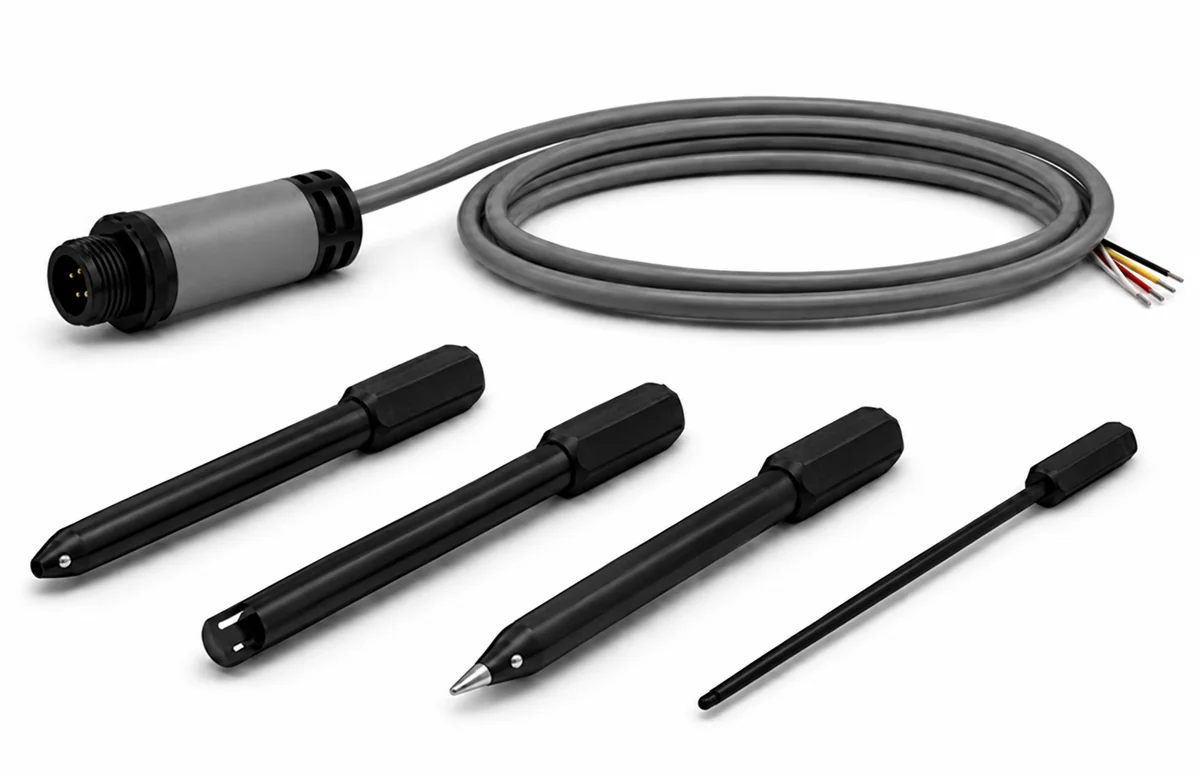

NEXCOM propose une solution de mesure du pH sans verre, adaptée à votre application : sonde, connexion filaire et interface de mesure selon vos besoins.
Un modèle adapté
ConeFET, CupFET, LanceFET ou MicroFET : sélectionnez la géométrie selon vos échantillons et vos conditions de mesure.
Connexion filaire
Une connexion à votre contrôleur pour intégrer les mesures dans votre système.
Une solution sur mesure
Affichage, historique et export des données : NEXCOM définit avec vous les fonctions utiles à votre projet.
Comprendre le fonctionnement du composant ISFET pour la mesure du pH
02 / CHOISIR VOTRE SONDE
Le bon embout,
pour votre échantillon.
Sonde : explorez les quatre géométries pH / température. Sélectionnez votre application pour retrouver les modèles adaptés.

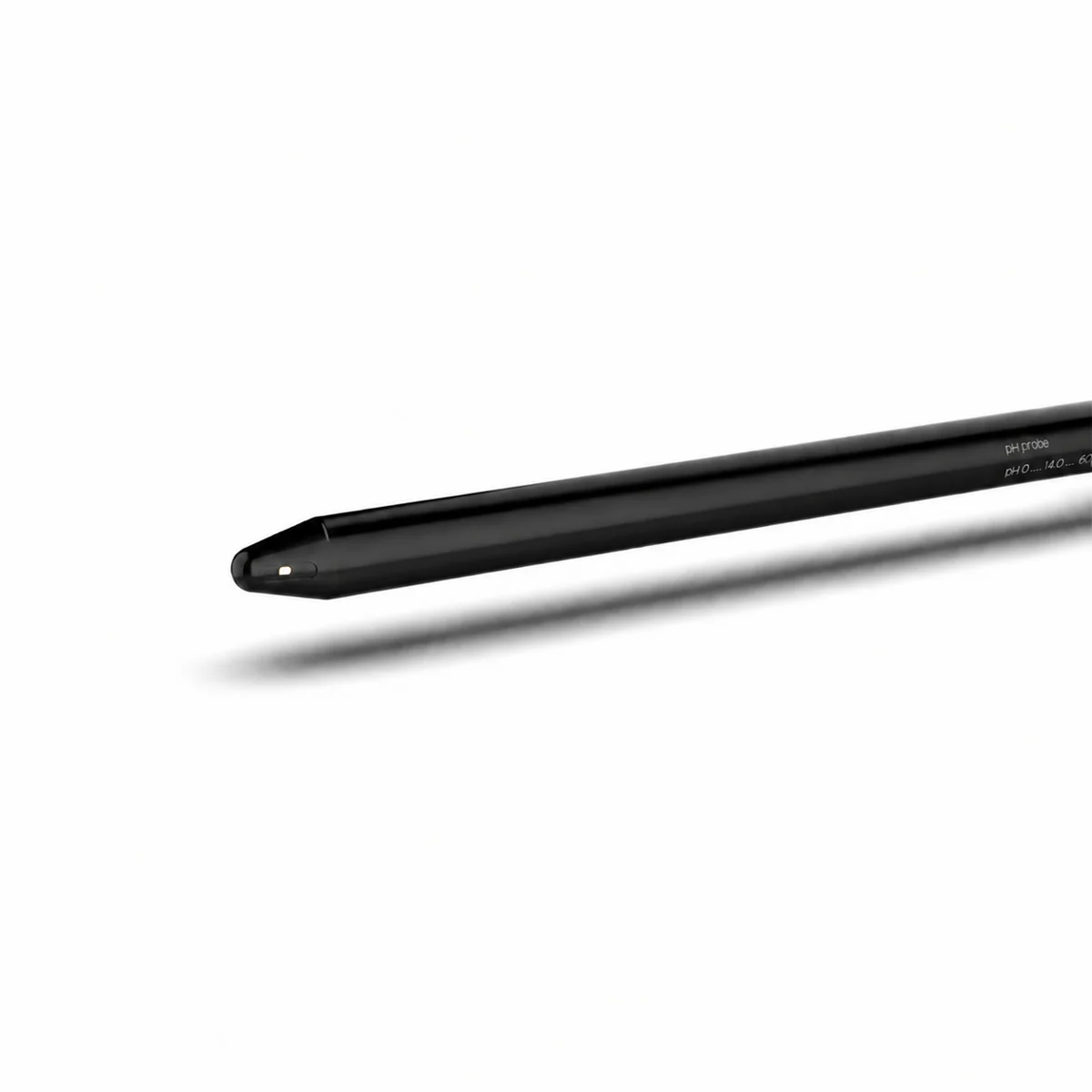

ConeFET
Sonde robuste pour les mesures générales, les liquides, les semi-fluides, les pâtes et les semi-solides.
- Diamètre de l’embout
- 10 mm
- Partie remplaçable
- 128 mm
- Matériaux pointe / corps
- PEEK / ABS

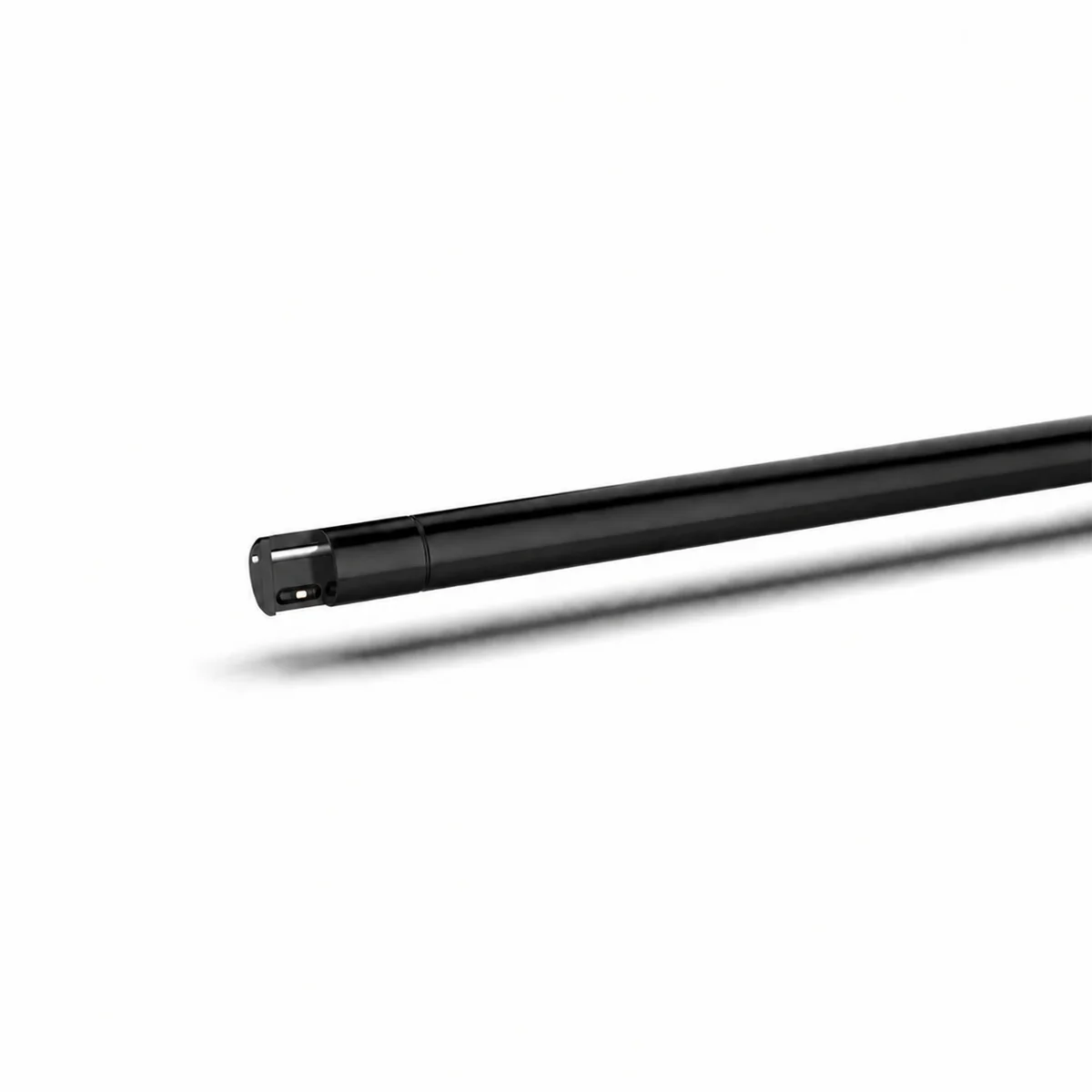

CupFET
Une géométrie en coupelle pour mesurer les petits volumes, jusqu’à une goutte d’environ 20 µl.
- Diamètre de l’embout
- 10 mm
- Partie remplaçable
- 128 mm
- Matériaux pointe / corps
- PEEK / ABS

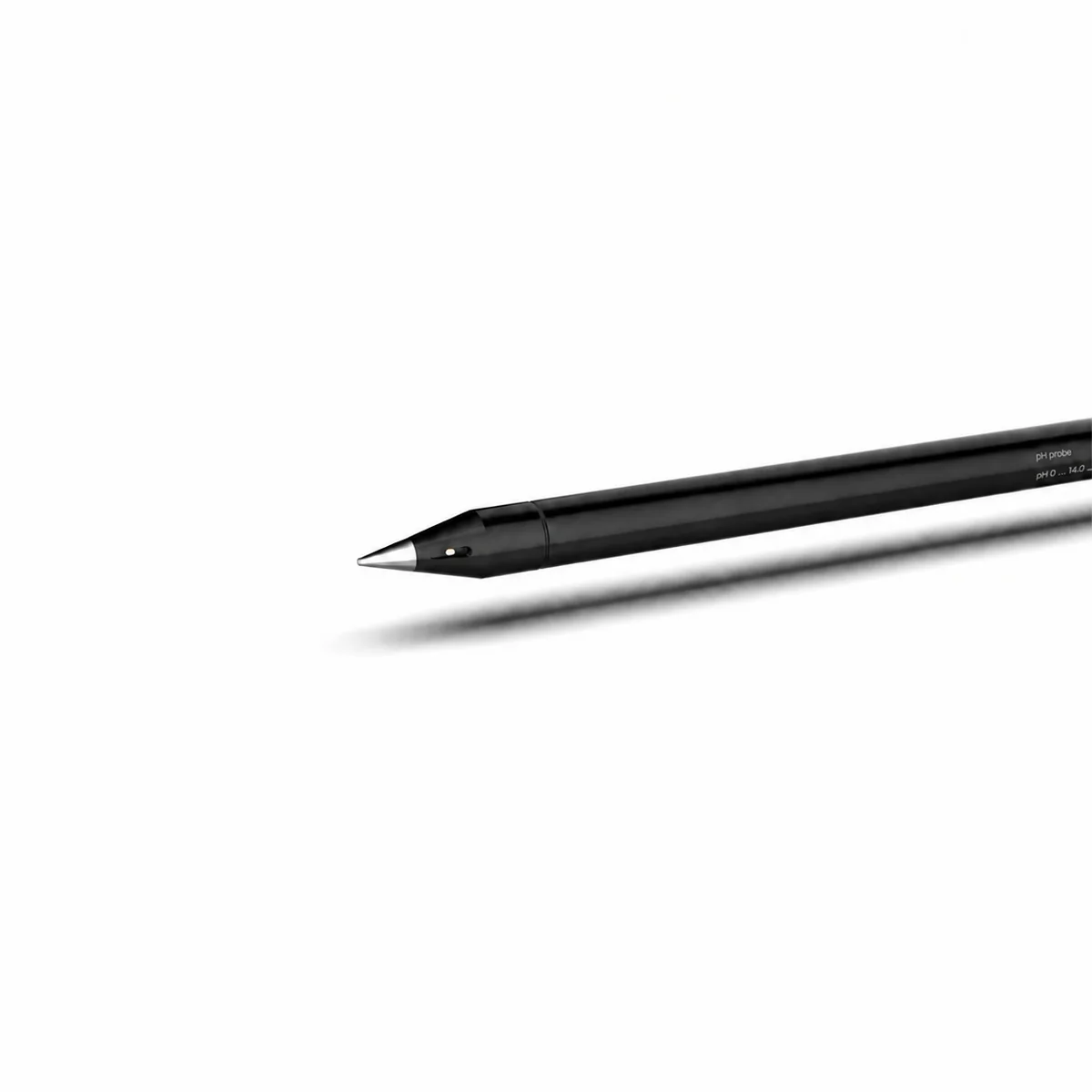

LanceFET
Une pointe en acier inoxydable pour pénétrer les échantillons fermes : viandes, fruits ou sols.
- Diamètre de l’embout
- 10 mm
- Partie remplaçable
- 131 mm
- Matériaux pointe / corps
- PEEK / ABS + acier

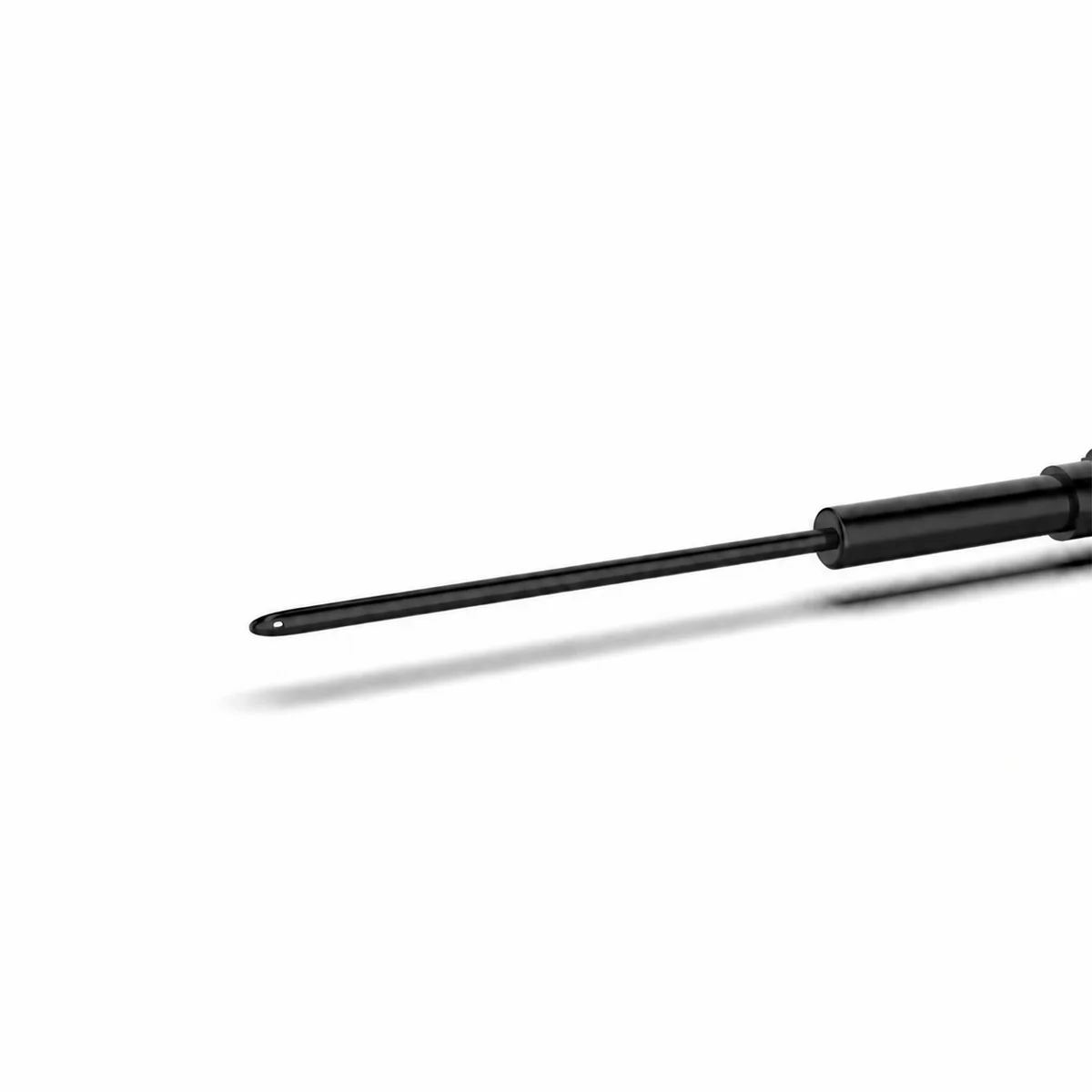

MicroFET
Un format fin pour les tubes à essai et les mini-cuvettes, avec un diamètre de seulement 3 mm.
- Diamètre de l’embout
- 3 mm
- Partie remplaçable
- 110 mm
- Matériaux pointe / corps
- PEEK / PEEK
Voir les caractéristiques pH / température de référence
0–14 pHPlage de mesure
± 0,02 pHPrécision
0,01 pHRésolution
0–80 °CPlage de température
La solution filaire utilise ces sondes sans module Bluetooth. Données de la brochure fabricant, page 4, pour les versions pH/T. Capteur ISFET sans verre, température NTC, résolution 0,1 °C et précision température 1 %. Calibration pH en 1, 2, 3 ou 5 points. Les paramètres disponibles selon la configuration choisie seront confirmés au devis. Les fonctions Bluetooth, batterie et application de la brochure concernent les versions sans fil.
CARACTÉRISTIQUES TECHNIQUES / SONDES pH & TEMPÉRATURE
Comparez les quatre sondes.
Caractéristiques de référence issues de la page 4 de la documentation fabricant. Ces données concernent les versions pH/T ; la configuration filaire retenue est précisée au devis.
| Caractéristique | ConeFET pH/T | CupFET pH/T | LanceFET pH/T | MicroFET pH/T |
|---|---|---|---|---|
| Usage principal | Mesures générales, sonde robuste | Petits volumes (~20 µl) | Pénétration d’échantillons fermes : viandes, fruits, sols | Laboratoire : tubes et mini-cuvettes |
| Liquides de faible viscosité | Oui | Oui | Oui | Oui |
| Semi-fluides, viscosité faible à moyenne | Oui | Oui | Oui | — |
| Pâtes et semi-solides, viscosité moyenne à élevée | Oui | — | Oui | — |
| Pénétration, effort normal à moyen | — | — | Oui | — |
| Béchers et récipients généraux | Oui | Oui | Oui | Oui |
| Petits volumes, une goutte ~20 µl | — | Oui | — | — |
| Tubes étroits, jusqu’à Ø 3 mm | — | — | — | Oui |
| Caractéristique | ConeFET pH/T | CupFET pH/T | LanceFET pH/T | MicroFET pH/T |
|---|---|---|---|---|
| Référence de la partie remplaçable | 3380-005 | 3320-005 | 2370-005 | 9370-005 |
| Diamètre du corps (H) | 10 mm | 10 mm | 10 mm | 3 mm |
| Longueur de la partie remplaçable immergeable (B) | 128 mm | 128 mm | 131 mm | 110 mm |
| Longueur de l’adaptateur (I) | — | — | — | 48 mm |
| Diamètre de l’adaptateur (J) | — | — | — | 10 mm |
| Matériaux pointe / corps | PEEK / ABS | PEEK / ABS | PEEK / ABS ; pointe en acier inoxydable | PEEK / PEEK |
| Masse de la partie remplaçable | 18 g | 18 g | 18 g | 12 g |
| Caractéristique | ConeFET pH/T | CupFET pH/T | LanceFET pH/T | MicroFET pH/T |
|---|---|---|---|---|
| Capteur | Semi-conducteur ISFET sans verre | Semi-conducteur ISFET sans verre | Semi-conducteur ISFET sans verre | Semi-conducteur ISFET sans verre |
| Plage | 0–14 pH | 0–14 pH | 0–14 pH | 0–14 pH |
| Précision | ± 0,02 pH | ± 0,02 pH | ± 0,02 pH | ± 0,02 pH |
| Résolution | 0,01 pH | 0,01 pH | 0,01 pH | 0,01 pH |
| Dérive maximale à pH 7 et 25 °C | 0,14 pH/jour | 0,14 pH/jour | 0,14 pH/jour | 0,14 pH/jour |
| Dérive typique à pH 7 et 25 °C | 0,05 pH/jour ou moins | 0,05 pH/jour ou moins | 0,05 pH/jour ou moins | 0,05 pH/jour ou moins |
| Calibration | 1, 2, 3 ou 5 points | 1, 2, 3 ou 5 points | 1, 2, 3 ou 5 points | 1, 2, 3 ou 5 points |
| Calibration avec compensation automatique de température (ATC) | Oui | Oui | Oui | Oui |
| Types de tampons de calibration | Tampons fabricant, DIN, NIST, JIS | Tampons fabricant, DIN, NIST, JIS | Tampons fabricant, DIN, NIST, JIS | Tampons fabricant, DIN, NIST, JIS |
| Caractéristique | ConeFET pH/T | CupFET pH/T | LanceFET pH/T | MicroFET pH/T |
|---|---|---|---|---|
| Type | Sans écoulement | Sans écoulement | Sans écoulement | Sans écoulement |
| Solution de référence | KCl gélifié | KCl gélifié | KCl gélifié | KCl gélifié |
| Diaphragme | PTFE poreux | PTFE poreux | PTFE poreux | Céramique |
| Caractéristique | ConeFET pH/T | CupFET pH/T | LanceFET pH/T | MicroFET pH/T |
|---|---|---|---|---|
| Capteur | NTC | NTC | NTC | NTC |
| Précision | 1 % | 1 % | 1 % | 1 % |
| Résolution | 0,1 °C | 0,1 °C | 0,1 °C | 0,1 °C |
| Plage | 0–80 °C | 0–80 °C | 0–80 °C | 0–80 °C |
« — » : caractéristique non indiquée ou usage non coché dans le tableau fabricant. Les repères A à J reprennent ceux des schémas de la documentation.
Caractéristiques des versions sans fil décrites en page 4
Ces caractéristiques concernent les sondes complètes avec transmetteur Bluetooth et l’application fabricant. Elles ne décrivent pas la solution filaire I²C ni l’interface développée sur mesure par NEXCOM.
| Caractéristique | ConeFET pH/T | CupFET pH/T | LanceFET pH/T | MicroFET pH/T |
|---|---|---|---|---|
| Référence de la sonde complète sans fil | 3380-100 | 3320-100 | 2370-100 | 9370-100 |
| Connexion | BLE (Bluetooth Low Energy) vers un appareil mobile | BLE (Bluetooth Low Energy) vers un appareil mobile | BLE (Bluetooth Low Energy) vers un appareil mobile | BLE (Bluetooth Low Energy) vers un appareil mobile |
| Compatibilité | Application fabricant gratuite pour Android, iOS et Huawei | Application fabricant gratuite pour Android, iOS et Huawei | Application fabricant gratuite pour Android, iOS et Huawei | Application fabricant gratuite pour Android, iOS et Huawei |
| Indication d’état | LED RVB pour l’état et l’identification dans l’application cloud | LED RVB pour l’état et l’identification dans l’application cloud | LED RVB pour l’état et l’identification dans l’application cloud | LED RVB pour l’état et l’identification dans l’application cloud |
| Stockage des données | Stockage temporaire lorsque l’appareil mobile est déconnecté | Stockage temporaire lorsque l’appareil mobile est déconnecté | Stockage temporaire lorsque l’appareil mobile est déconnecté | Stockage temporaire lorsque l’appareil mobile est déconnecté |
| Configuration minimale de l’appareil mobile | Bluetooth 5.0 | Bluetooth 5.0 | Bluetooth 5.0 | Bluetooth 5.0 |
| Protection | IP67 : protection contre la poussière et l’eau | IP67 : protection contre la poussière et l’eau | IP67 : protection contre la poussière et l’eau | IP67 : protection contre la poussière et l’eau |
| Batterie | Rechargeable sans fil | Rechargeable sans fil | Rechargeable sans fil | Rechargeable sans fil |
| Autonomie | 2 à 3 semaines | 2 à 3 semaines | 2 à 3 semaines | 2 à 3 semaines |
| Temps de recharge, chargeur sans fil fourni | 2 heures | 2 heures | 2 heures | 2 heures |
| Température de fonctionnement et de stockage | 0–80 °C | 0–80 °C | 0–80 °C | 0–80 °C |
| Humidité de fonctionnement et de stockage | 30–80 % d’humidité relative | 30–80 % d’humidité relative | 30–80 % d’humidité relative | 30–80 % d’humidité relative |
| Caractéristique | ConeFET pH/T | CupFET pH/T | LanceFET pH/T | MicroFET pH/T |
|---|---|---|---|---|
| Longueur totale de la sonde sans fil (A) | 224 mm | 224 mm | 227,3 mm | 252 mm |
| Partie remplaçable immergeable (B) | 128 mm | 128 mm | 131 mm | 110 mm |
| Transmetteur : longueur × largeur × profondeur (C × D × E) | 74 × 24,2 × 20 mm | 74 × 24,2 × 20 mm | 74 × 24,2 × 20 mm | 74 × 24,2 × 20 mm |
| Bague de connexion : longueur × diamètre extérieur (F × G) | 22 × 18 mm | 22 × 18 mm | 22 × 18 mm | 22 × 18 mm |
| Matériaux transmetteur / bague de connexion | ABS / PEEK | ABS / PEEK | ABS / PEEK | ABS / PEEK |
| Masse de la sonde complète sans fil | 60 g | 60 g | 60 g | 54 g |
| Caractéristique | ConeFET pH/T | CupFET pH/T | LanceFET pH/T | MicroFET pH/T |
|---|---|---|---|---|
| Service | Application cloud gratuite | Application cloud gratuite | Application cloud gratuite | Application cloud gratuite |
| Systèmes compatibles | Android, Harmony OS et iOS | Android, Harmony OS et iOS | Android, Harmony OS et iOS | Android, Harmony OS et iOS |
| Fonctions | Calibration, acquisition, visualisation, stockage et export des données | Calibration, acquisition, visualisation, stockage et export des données | Calibration, acquisition, visualisation, stockage et export des données | Calibration, acquisition, visualisation, stockage et export des données |
| Mesures simultanées | Jusqu’à 6 sondes connectées | Jusqu’à 6 sondes connectées | Jusqu’à 6 sondes connectées | Jusqu’à 6 sondes connectées |
| Notifications | Alertes en temps réel lorsque le pH est hors plage | Alertes en temps réel lorsque le pH est hors plage | Alertes en temps réel lorsque le pH est hors plage | Alertes en temps réel lorsque le pH est hors plage |
| Localisation | Carte pH géolocalisée par GPS dans Google Maps | Carte pH géolocalisée par GPS dans Google Maps | Carte pH géolocalisée par GPS dans Google Maps | Carte pH géolocalisée par GPS dans Google Maps |
| Langues | Anglais, néerlandais, espagnol, français, chinois, russe, japonais, suédois, coréen | Anglais, néerlandais, espagnol, français, chinois, russe, japonais, suédois, coréen | Anglais, néerlandais, espagnol, français, chinois, russe, japonais, suédois, coréen | Anglais, néerlandais, espagnol, français, chinois, russe, japonais, suédois, coréen |
| Téléchargement | Google Play, Huawei AppGallery, App Store | Google Play, Huawei AppGallery, App Store | Google Play, Huawei AppGallery, App Store | Google Play, Huawei AppGallery, App Store |
03 / DÉVELOPPEMENT SUR MESURE
Développement d’interface
de mesure sur mesure.
NEXCOM peut développer une interface adaptée à vos utilisateurs, à votre contrôleur et à votre environnement de travail.
- Affichage des mesures et suivi de leur évolution
- Historique et export des données
- Seuils, alertes et parcours de calibration
- Intégration à vos outils et systèmes existants
Périmètre, faisabilité et budget définis après étude de votre projet. Fonctions et prestations précisées au devis.
Décrire mon besoinNEXCOM / MESURESDÉMONSTRATION
Échantillon de laboratoire
pH7,02
Température24,8 °C
Historique des mesuresExporter CSV
Exemple d’interface · Données fictives04 / VOTRE PROJET
Commençons par
votre besoin.
Décrivez votre besoin pour une solution de mesure du pH avec la technologie ISFET.
Tarifs et délais sur devis, selon la configuration et le périmètre retenus.
Quelques repères.
Comment la sonde se connecte-t-elle à mon système ?
La solution présentée utilise une connexion filaire I²C à votre contrôleur. Les éléments nécessaires à l’intégration sont définis selon votre application.
Comment choisir ma sonde de mesure du pH ?
Le choix entre ConeFET, CupFET, LanceFET et MicroFET dépend de la nature de vos échantillons, de leur volume et de votre environnement de mesure. NEXCOM précise la configuration adaptée au devis.
Une interface de mesure peut-elle être développée ?
Oui. NEXCOM peut développer une interface sur mesure pour afficher, enregistrer et exporter vos mesures. Le périmètre et le budget sont définis après étude de votre projet.
